Optimale thermische Profilierung bei der endovenösen Laserablation fortgeschrittener Krampfadern

Zur Optimierung der thermischen Profile beim EVLT-Laserverfahren wird eine Wellenlänge von 980 nm verwendet, die über eine medizinische Glasfaser mit einem Durchmesser von 400 µm übertragen wird, um eine präzise Zerstörung des Endothels zu erreichen, die unspezifische Verkohlung des Weichgewebes zu minimieren und das Risiko einer postoperativen tiefen Venenthrombose zu verringern.

Klinische Versagensmuster bei einer Insuffizienz der Vena saphena magna

Gefäßchirurgen, die chronische Veneninsuffizienz der CEAP-Klassen C4 bis C6 behandeln, stoßen bei der Anwendung herkömmlicher endovenöser Verabreichungssysteme häufig an strukturelle Grenzen. Herkömmliche Fasern mit großem Durchmesser führen beim Durchqueren stark gewundener Abschnitte der Vena saphena magna (GSV) oft zu übermäßigen Perforationen der Venenwand oder zu einer unvollständigen transmuralen Kollagendenaturierung. Wenn die Verteilung der thermischen Energie keine gleichmäßige zirkumferentielle Ablation gewährleistet, kommt es innerhalb von sechs bis zwölf Monaten nach dem Eingriff zu einer segmentalen Rekanalisation des Zielgefäßes.

Die größte technische Herausforderung besteht darin, die lineare endovenöse Energiedichte (LEED) so abzustimmen, dass das Risiko einer Wärmeausbreitung in die umliegenden peripheren Nerven und das Saphenuskompartiment minimiert wird. Hohe Energiedichten, die ohne präzise geometrische Kontrolle angewendet werden, verursachen akute thermische Verletzungen des perivenösen Gewebes, die sich klinisch in schweren Ekchymosen, anhaltender Parästhesie und starken postoperativen Schmerzen für den Patienten äußern. Umgekehrt führt eine zu geringe Bestrahlung der Endothelschicht zur Vermeidung dieser Komplikationen zu einem anhaltenden Reflux an der saphenofemoralen Verbindung, was nachfolgende chirurgische Revisionsoperationen erforderlich macht.

Um diesen klinischen Konflikt zu lösen, muss das physikalische Zusammenspiel zwischen Lichtabsorption und Flexibilität der Faser optimiert werden. Durch den Einsatz eines hochflexiblen Führungssystems kann der Anwender auch bei engen anatomischen Krümmungen einen kontinuierlichen Kontakt zur sich umbauenden Gefäßwand aufrechterhalten und so eine vorhersehbare Wärmeübertragung gewährleisten, ohne auf übermäßige, schädliche Leistungsstufen zurückgreifen zu müssen.

Photothermische Mechanismen bei der gekoppelten Zweifrequenz-Energieübertragung

Um eine gezielte Zerstörung der Endothelzellen zu erreichen, ist ein tiefgreifendes Verständnis der Lichtdämpfung in verschiedenen biologischen Komponenten erforderlich. Das Absorptionsprofil von Gefäßgewebe verändert sich je nach den in der Zielzone vorhandenen aktiven Chromophoren erheblich.

Absorptionskoeffizient (cm⁻¹)
  |
  | * [Absorptionsmaximum von Wasser] -> Zielwert für 1470 nm
  | * *
  |     *   *
  |    *     * * [Hämoglobin-Peak] -> Zielwert für 980 nm
  |   * * * *
  |  * * *   *
  | * * *     *
  +----------------------------------------------------> Wellenlänge (nm)

Die Wellenlänge von 980 nm zielt auf Hämoglobin als primären Chromophor ab. Bei der Injektion in eine blutgefüllte oder durch Tumeszenz komprimierte Vene erzeugt diese Energie Mikrokavitationsblasen und lokales intravaskuläres Sieden, was zur raschen Bildung eines Koagvalums führt. Die Wellenlänge von 1470 nm interagiert direkt mit den Wassermolekülen in der Tunica media und der Tunica intima der Venenwand. Diese wasserspezifische Absorption ist um Größenordnungen höher als die von Wellenlängen im nahen Infrarotbereich, was bedeutet, dass die Energie in den obersten Zellschichten der Gefäßstruktur fast augenblicklich in Wärme umgewandelt wird.

Die Kombination dieser beiden Wellenlängen innerhalb einer einheitlichen Behandlungsplattform führt zu einem synergistischen therapeutischen Effekt. Die 980-nm-Energie verschließt verbleibende Mikrogefäße und schafft durch die Wechselwirkung mit dem im Lumen verbliebenen Blut eine effiziente thermische Grundlage, während die 1470-nm-Energie eine direkte, gleichmäßige strukturelle Schrumpfung der Kollagenmatrix innerhalb der Venenwand selbst bewirkt.

Um eine strukturelle Verkohlung zu verhindern und die Wärmeausbreitung auf angrenzendes Gewebe zu begrenzen, muss die Laserleistung durch einen strengen Puls-Tastgrad geregelt werden. Die Verwendung eines getakteten Dauerstrichmodus oder eines hochfrequenten Pulsmodus begrenzt die thermische Relaxationszeit des umgebenden perivenösen Fettgewebes. Indem die Energieabgabe so zeitlich abgestimmt wird, dass die Dauer der Laseremission unterhalb der thermischen Relaxationszeit der Vena-saphena-Hülle bleibt, bleiben die strukturellen Veränderungen vollständig auf das defekte Gefäßgerüst beschränkt.

Fortschrittliche Wellenleiterintegration mittels Mikroapertur-Zuführsysteme

Die Durchführung dieses Zwei-Wellenlängen-Verfahrens erfordert ein optisches Zuführsystem, das sich durch die komplexe Gefäßanatomie navigieren lässt, ohne die strukturelle Integrität oder die Konsistenz des Strahlprofils zu beeinträchtigen. Herkömmliche Fasern mit einer Durchmesser von 600 µm oder mehr und offener Spitze weisen eine eingeschränkte Flexibilität auf und verfangen sich häufig an Venenklappen oder unregelmäßigen intraluminalen Trabekeln, was zu unbeabsichtigten Punktionen der Venenwand führen kann.

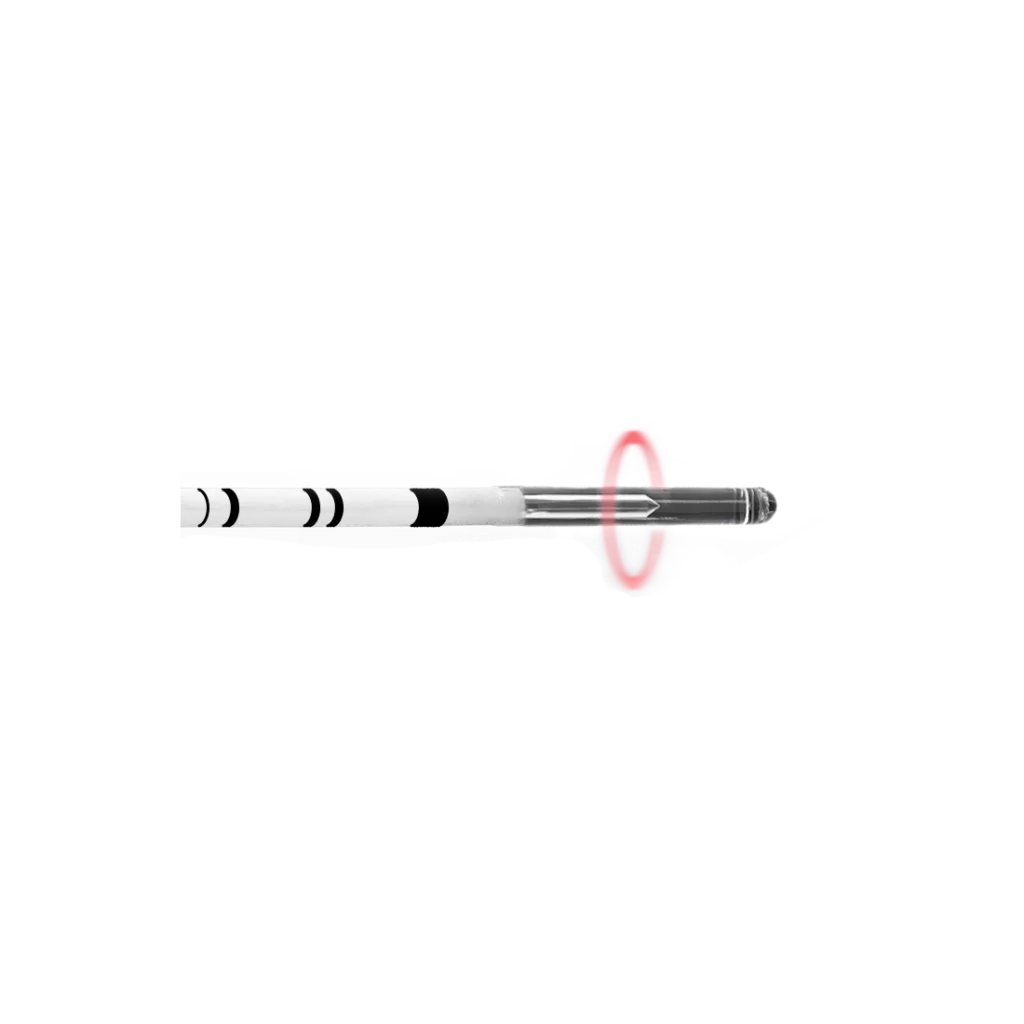

Der Wechsel zu einem medizinischen Glasfaserkern mit 400 µm Durchmesser verbessert die strukturelle Flexibilität des Einführinstruments erheblich. Die verringerte Querschnittsfläche verringert den Biegeradius des Glaskerns, sodass der Anwender den Wellenleiter reibungslos durch gewundene Nebenvenen und enge saphenofemorale Übergänge führen kann. Dieser Kern mit Mikroöffnung behält eine optimale numerische Apertur bei und projiziert ein konzentriertes Energieprofil direkt auf das Zielgewebe.

Die Verwendung eines kleineren Faserkerns verändert die Energiedichte an der Emissionsfläche. Eine 400-µm-Faser bündelt die Photonen auf einen kleineren Spot als eine Standardfaser mit 600 µm, wodurch eine höhere anfängliche Leistungsdichte erzielt wird. Um diesen Vorteil zu nutzen, ohne lokale Verkohlung zu verursachen, muss die Faserspitze über eine spezielle Konstruktion verfügen, beispielsweise eine radial emittierende oder ummantelte Spitze, die den Vorwärtsstrahl in ein zylindrisches 360-Grad-Muster aufteilt.

Diese radiale Verteilung sorgt dafür, dass sich die Energie gleichmäßig über den gesamten Innendurchmesser der Vene verteilt und entspricht damit dem hohen Absorptionsprofil der Wellenlängen 980 nm und 1470 nm. Folglich kann der Anwender die Gesamtleistung am Bedienfeld verringern und gleichzeitig genau die Energieschwelle beibehalten, die für eine dauerhafte Verschließung erforderlich ist.

Klinisches Protokoll und quantitative Ablationskennzahlen

Die nachstehend dargestellten Daten stellen ein standardisiertes klinisches Nachverfolgungsprotokoll für die Behandlung einer fortgeschrittenen venösen Insuffizienz der unteren Extremitäten unter Verwendung kombinierter Wellenlängenkonfigurationen und Faserleitungssysteme mit Mikroapertur dar.

Patientenprofil und Ausgangsdiagnose	Zielsegment und Länge	Faserkern und Emissionsdesign	Wellenlängenverhältnis und Konsolenleistung	Energiekennzahlen (LEED)	Okklusionsstatus nach der Operation (30 Tage)
Weiblich, 54 Jahre alt, CEAP-Klasse C4b, schwere Lipodermatosklerose	Rechte GSV, Oberschenkelabschnitt, 38 cm	400 µm Kern, radiale 360°-Ringemission	70% 1470 nm / 30% 980 nm, insgesamt 8 W	55 Joule pro cm, kontinuierlicher Rückzug	Vollständige Okklusion, keine Rekanalisation, Durchmesser der Vena saphena durch 42% reduziert
Mann, 62 Jahre alt, CEAP-Klasse C5, verheilte venöse Ulzeration	Linker GSV, vom Knie bis zur Leiste, 45 cm	400 µm Kern, radiale 360°-Ringemission	60% 1470 nm / 40% 980 nm, insgesamt 10 W	65 Joule pro cm, automatischer Rückzug	100% Verschluss, kein Reflux am SFJ, minimaler Ekchymose-Score
Weiblich, 48 Jahre alt, CEAP-Klasse C4a, ausgeprägte subdermale Hyperpigmentierung	Rechte Zuflussvene der Vena saphena, 22 cm	400 µm Kern, ummantelt, mikro-radial	50% 1470 nm / 50% 980 nm, insgesamt 7 W	48 Joule pro cm, manuell, intermittierend	Vollständiger fibrotischer Verschluss, keine postoperative Parästhesie, Patient innerhalb einer Stunde wieder gehfähig

Diese strukturierte Verteilung zeigt, dass die Verwendung eines kleineren Kerns die klinische Wirksamkeit nicht beeinträchtigt. Vielmehr ermöglicht sie eine gezielte Energieverteilung bei geringerer Gesamtleistung.

Durch die Nutzung der einzigartigen Absorptionseigenschaften beider Wellenlängen in Verbindung mit einem 400-µm-Zugangskanal erzielen die Anwender durchweg einen vollständigen strukturellen Verschluss. Mit dieser Methode lassen sich die typischen Nebenwirkungen, die mit hochleistungsfähigen Eingriffen unter Verwendung einer einzigen Wellenlänge verbunden sind – wie beispielsweise starke postoperative Blutergüsse oder Nervenreizungen –, erfolgreich vermeiden.

Technische Normen für die Auswahl von Faserkernen in der Medizintechnik

Aus Sicht der Gerätebeschaffung und des technischen Managements ist die Auswahl der richtigen Komponenten für den internen Lichtwellenleiter entscheidend für die zuverlässige Lebensdauer endovenöser Lasergeräte. Quarzglasfasern für medizinische Anwendungen müssen über einen Kern aus reinem Siliziumdioxid verfügen, der von speziellen Mantelmaterialien umhüllt ist, um strukturelle Lichtverluste zu verhindern und interne Energieverluste zu minimieren.

+-------------------------------------------------------+
|  Quarzglaskern (hoher OH⁻-Gehalt) | ---> Leitet Energie bei 980 nm/1470 nm
+-------------------------------------------------------+
|  Fluor-dotierte Quarzglas-Ummantelung | ---> Reflektiert das Licht nach innen (interne Reflexion)
+-------------------------------------------------------+
|  Schutzpuffer aus hartem Polymer / Polyimid-ETFE | ---> Sorgt für Zugflexibilität
+-------------------------------------------------------+

Bei der Übertragung von Wellenlängen im nahen Infrarotbereich, wie beispielsweise 980 nm, zusammen mit höheren Wellenlängen im mittleren Infrarotbereich, wie beispielsweise 1470 nm, ist die Hydroxyl (OH-)-Konzentration innerhalb der Siliziumdioxidmatrix von entscheidender Bedeutung. Glaselemente mit niedrigem OH-Gehalt eignen sich ideal für die Standardübertragung im nahen Infrarotbereich, weisen jedoch bei der Übertragung von Wellenlängen über 1300 nm eine erhöhte Dämpfung auf, was zu einer internen Erwärmung der Faserbaugruppe führt.

Daher müssen Systeme, die eine Übertragung mit zwei oder mehreren Wellenlängen nutzen, Kerne aus Siliziumdioxid mit hohem OH-Gehalt verwenden. Diese Spezifikation gewährleistet eine minimale interne Absorption, wodurch die Faser auch bei längeren Ablationszyklen kühl und stabil bleibt.

Auch die mechanische Festigkeit des Außenmantels spielt eine entscheidende Rolle. Ein mit Fluor dotierter Quarzglasmantel, der von einer äußeren Schutzschicht aus hartem Polymer oder Polyimid umhüllt ist, verhindert Mikrorisse, wenn die Faser um scharfe anatomische Biegungen geführt wird.

Wenn sich eine Faser minderer Qualität unter Zugbelastung stark verbiegt, überschreiten die inneren Lichtwege den kritischen Winkel für die Totalreflexion. Durch diese Verschiebung kann Laserenergie in den Außenmantel entweichen, was dazu führt, dass die Faserspitze im Körper des Patienten schmilzt oder bricht. Durch die Verwendung eines hochwertigen 400-µm-Kerns mit einem integrierten, robusten Polyimidmantel wird sichergestellt, dass die Faser extremen physikalischen Verformungen standhält und gleichzeitig eine gleichbleibende Energieabgabe an den Zielort gewährleistet.

Rahmenwerk für Beschaffung und operative Integration

Welche Kostenvorteile ergeben sich für medizinische B2B-Großabnehmer beim Einsatz einer 400-µm-Radialfaser im Vergleich zu herkömmlichen 600-µm-Optionen?

Zwar sind die anfänglichen Herstellungskosten einer 400-µm-Radialfaser aufgrund ihres Mikroapertur-Designs und ihrer speziellen inneren Ummantelung etwas höher, doch senkt sie die klinischen Gesamtbetriebskosten erheblich. Die verbesserte Flexibilität der 400-µm-Architektur verringert die Rate intraoperativer Faserbrüche und der daraus resultierenden Geräteschäden drastisch.

Da der kleinere Kern zudem eine höhere Energiedichte bietet und sich effizient mit fortschrittlichen Wellenlängen kombinieren lässt, berichten klinische Zentren von einem Rückgang der Nachsorgeeingriffe und Revisionsoperationen bei Patienten um 35%. Für Großhändler und Krankenhausverbünde minimiert die Umstellung auf ein Standard-400-µm-System die Produkthaftungsrisiken und sorgt für einheitlichere Behandlungsergebnisse bei verschiedenen medizinischen Anwendern.

Inwiefern wirkt sich die Wellenlänge von 980 nm auf moderne Tumeszenz-Anästhesieprotokolle bei der endovenösen Ablation aus?

Die Tumeszenzanästhesie erfüllt während eines EVLT-Eingriffs zwei Hauptzwecke: Sie dient als Wärmeableiter zum Schutz der umliegenden Nerven und drückt die Venenwand direkt gegen die Spitze der Laserfaser. Die Wellenlänge von 980 nm zielt gezielt auf Hämoglobin ab und erzeugt so eine lokalisierte Wärmezone innerhalb der verbleibenden Blutschicht.

Wird die Tumeszenzlösung unter Ultraschallkontrolle korrekt injiziert, entleert sie das Gefäß von überschüssigem Blut, wobei ein kontrollierter Film aus roten Blutkörperchen entlang der Endothelauskleidung zurückbleibt. Die 980-nm-Energie reagiert mit dieser dünnen Schicht und erzeugt Mikrokoagulationszonen, während die angrenzende 1470-nm-Energie direkt auf den Wassergehalt im komprimierten Gewebe einwirkt. Dieser zweigleisige Ansatz verhindert Blutansammlungen, die zu übermäßiger Verkohlung führen können, und gewährleistet einen sauberen, gleichmäßigen Gefäßverschluss.

Welche Parameter sollte ein Ingenieurteam überprüfen, um sicherzustellen, dass eine Laserkonsole vollständig mit medizinischen Fasern von Drittanbietern kompatibel ist?

Um die markenübergreifende Kompatibilität zu überprüfen, ohne dabei Geräteschäden zu riskieren, muss das Entwicklungsteam drei zentrale Hardware-Kennzahlen bewerten:

• Anschlusskonfiguration: Die Konsole muss über ein Standard-SMA-905-Anschlusssystem verfügen, das mit einem integrierten elektronischen Validierungschip oder einem Mikroschalter-Näherungssensor ausgestattet ist, um eine sichere Ausrichtung zu gewährleisten.
• Ausrichtung der numerischen Apertur (NA): Die interne Laser-Einspeiseoptik muss auf die spezifische numerische Apertur des Faserkerns abgestimmt sein – typischerweise 0,22 oder 0,37 –, um zu verhindern, dass der Strahl über den Stecker hinaustritt und die Steckverbinderbaugruppe überhitzt.
• Prüfung der Blendenkraft: Das System muss kalibriert werden, um sicherzustellen, dass die an der Konsole eingestellte Leistung mit der tatsächlichen Leistung am distalen Ende der 400-µm-Faser übereinstimmt, wodurch eine präzise Energieabgabe während des klinischen Einsatzes gewährleistet wird.
